dc线外观品质标准-[乐阳精密]

发布时间:2021-06-11 14:52   点击量:

DC线外观品质标准:
1、剥头上锡部分无有线头大、分叉,浸锡部分无沾异物、漏铜、氧化不良;
2、剥头上锡浸锡部分没有断线或断线根数≤3根(22AWG以下线径);
3、线材本体(从剥头浸锡至DC头结束)或套管上没有沾锡渣;
4、线材外露部分(从SR开始至DC头结束)没有烫伤、沾异物、起鼓、刮伤、划伤、压伤、漏铜线、脏污不良;
5、线材无打结、缠绞、扭线不良;
6、 线材无泛白、黑点、异色不良;

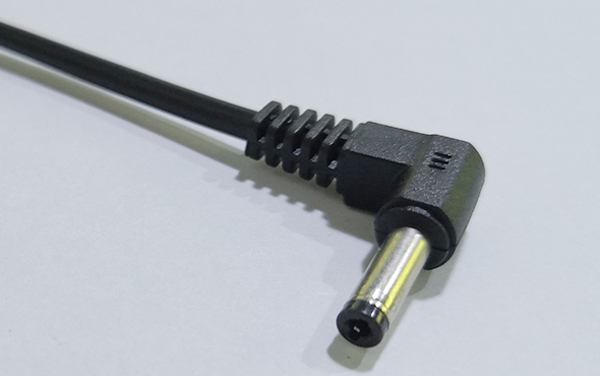

DC线

7、线材的印字内容与承认书描述一致,丝印清晰可辩,无重影、漏印、丝印残缺、模糊不良;
8、线材DC头、SR、线体、磁环位置无缺胶、批锋、缩水、包胶不良;有缩水不良其缩水程度应在限度样品范围内;
9、DC头五金无氧化、残留松香/助焊剂、沾异物、漏底材、音叉变形、缺胶、孔径大小与要求不一致,插不到位、镀层刮伤、漏焊点不良;
10、DC头五金与塑胶之间无有缝隙,或受外力后其缝隙≤0.1mm;
11、线材扎线方式、尺寸与承认书一致,无扎线捆绑不紧或松脱不良;
12、线材无混料、错料、少数,实物与包装标识一致;

DC线
